ウィリーキッズ オリジナル製品 ワンオフパーツ
スイングアーム
スタビ付ボックスタイプ 製作事例 ZX-12R
ホイールベース・スイングアーム内幅はノーマルと同寸法で製作しています。
メインパイプの上部にパイプとプレートを組み合わせたボックスタイプの
スタビを追加しました。オーナー様はサーキットのスポーツ走行もされる方で
剛性の高いスイングアームをご希望でした。

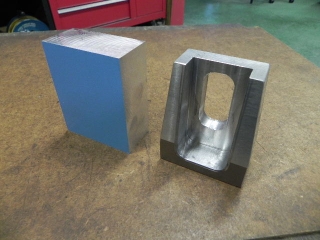

- 汎用フライスでアクスルホルダーを削りました。

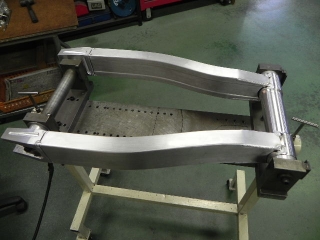

- 組付け治具でメインパイプとアクスルホルダーを取付け

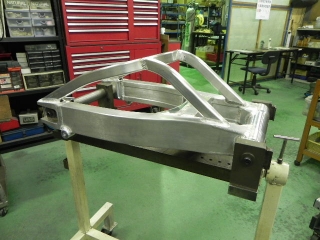

- スタビの骨格になる角パイプを溶接

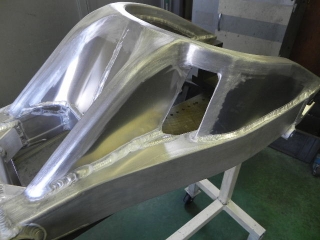

- 角パイプの上にアルミプレートを溶接してボックス形状にします。

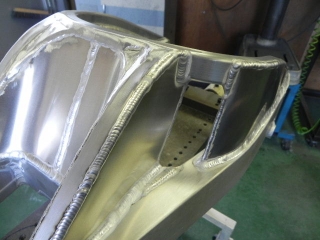

- 溶接ビードを削って表面を仕上げ
(ヘアライン仕上げです。)

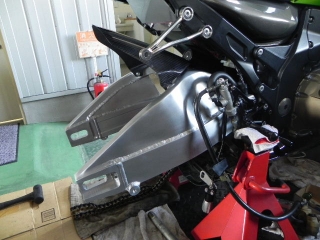

- 車体に仮組みして各部の寸法などをチェックしています。

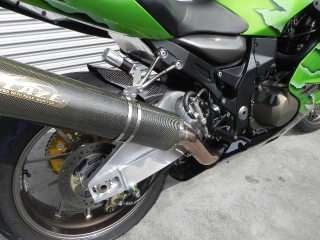

- 右側のボックス部は1枚のプレートを曲げて取付けしました。

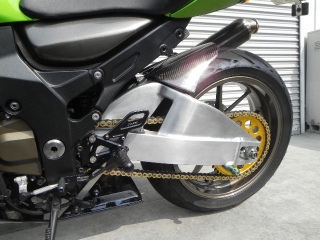

- 左側です。 インナーフェンダーはGSX1000R用を流用して装着しました。
